一、簡介

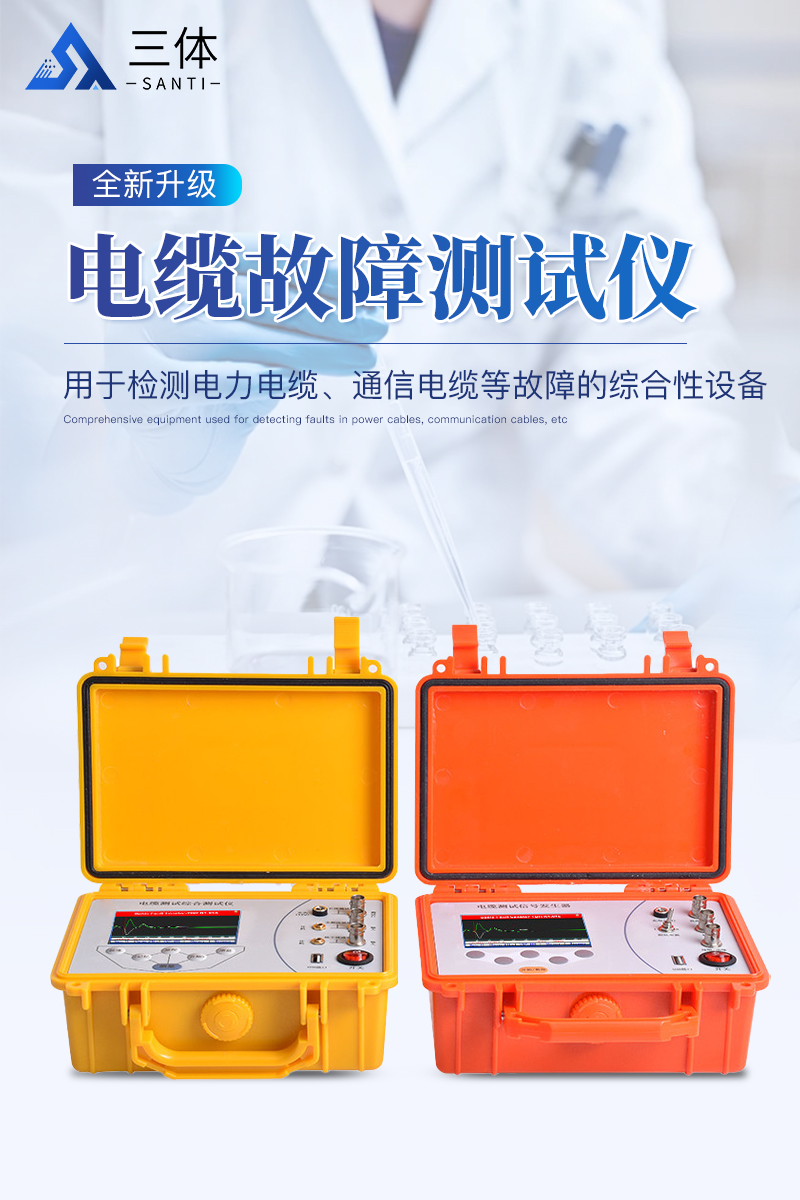

　　電纜故障測定儀是用于檢測電力電纜、通信電纜等故障的綜合性設備，可定位開路、短路、高阻故障等，并支持路徑探測。通過低壓脈沖法確定故障大致位置，配合聲磁同步技術**定點。

　　二、應用場景

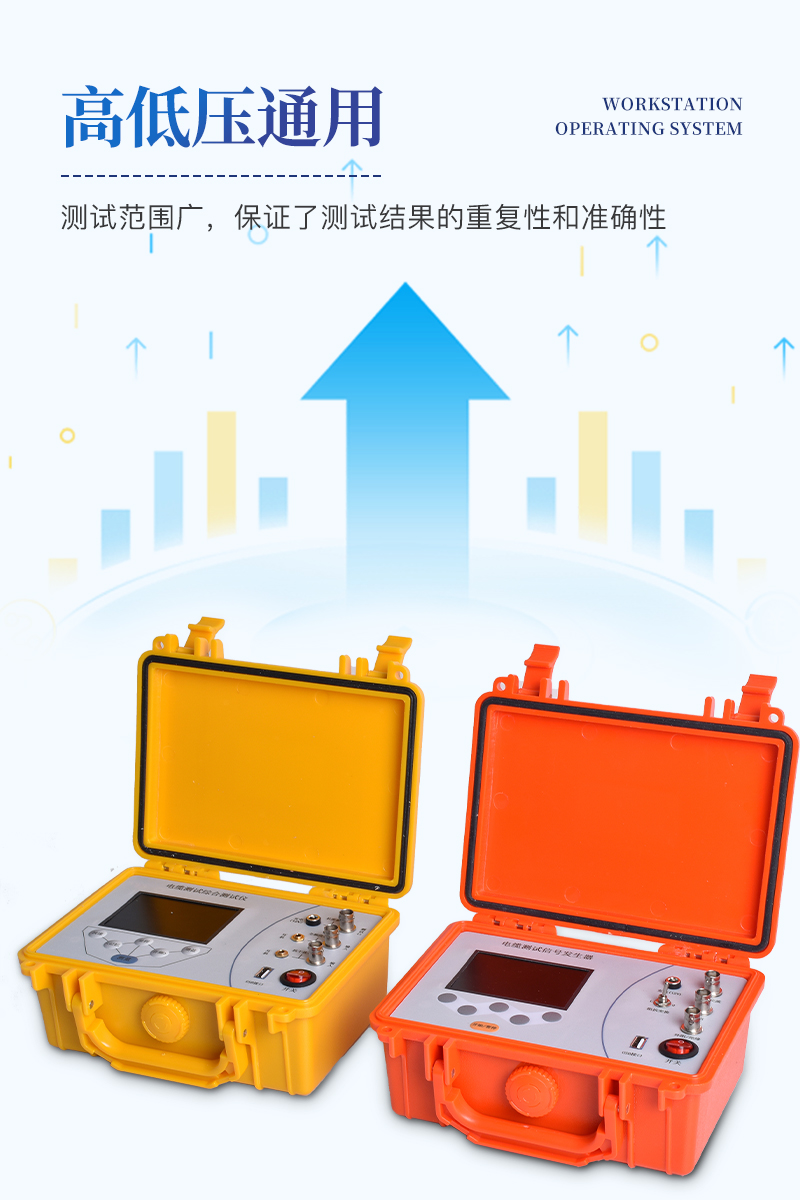

　　適用于35kV及以下電壓等級電纜，涵蓋電力、通信、鐵路信號等領域。

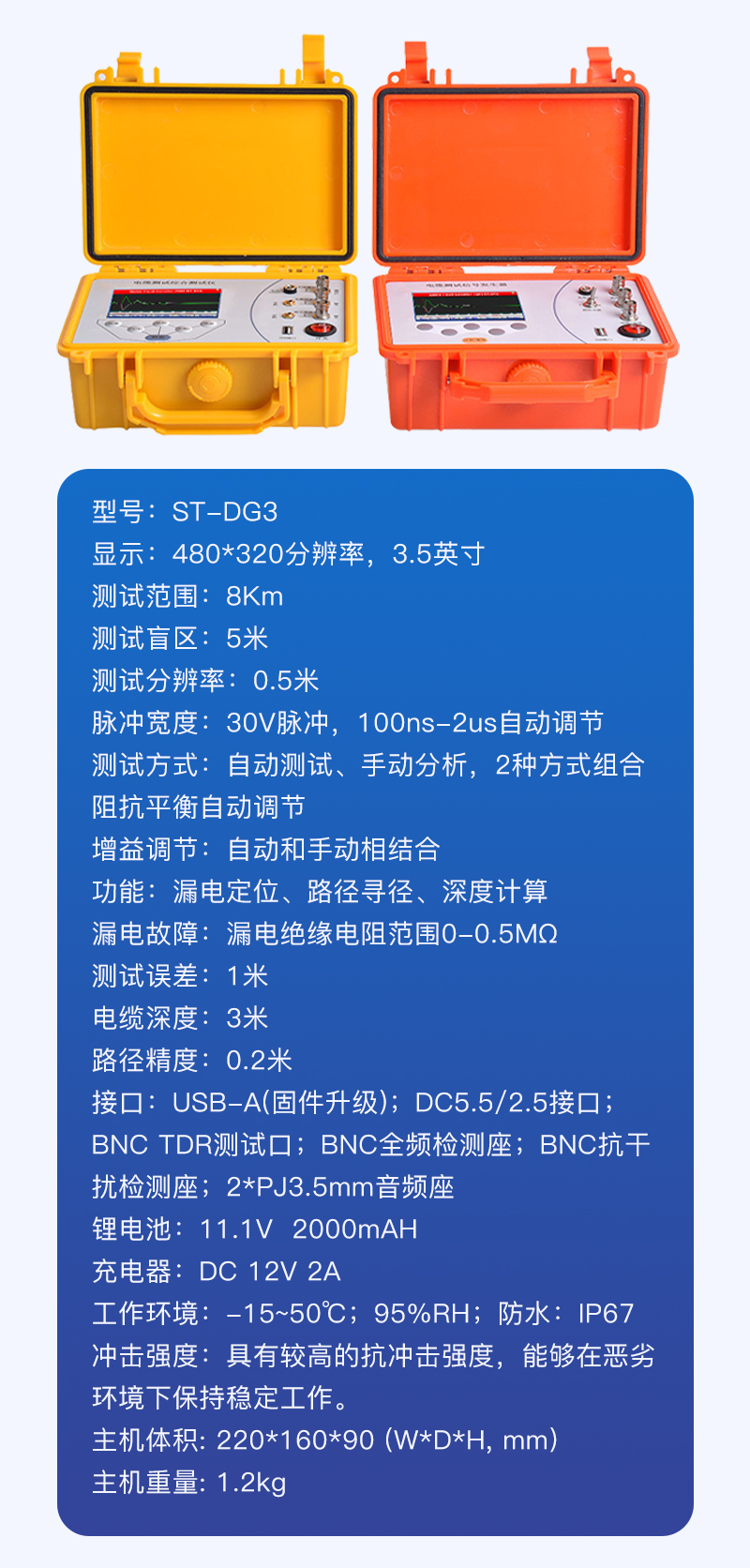

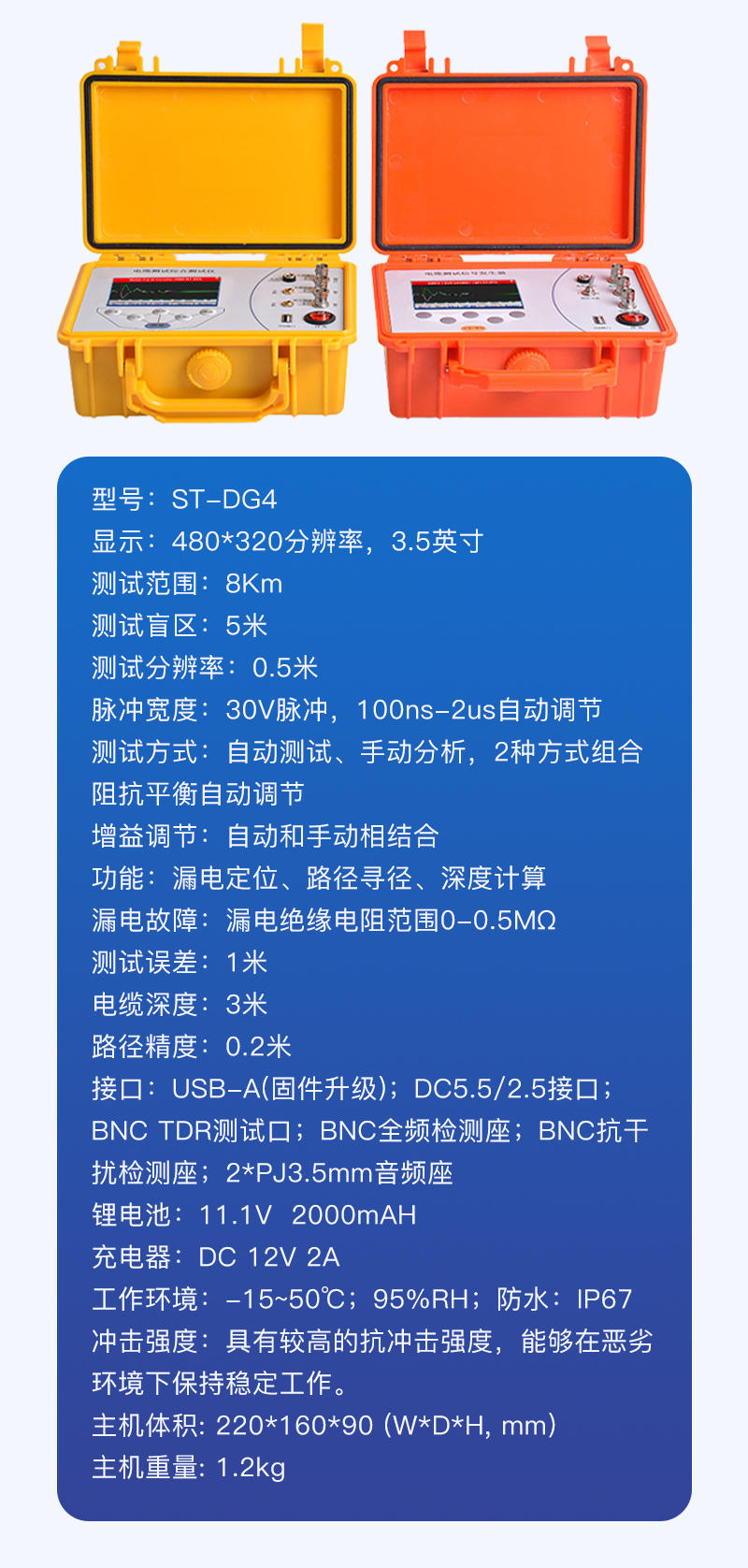

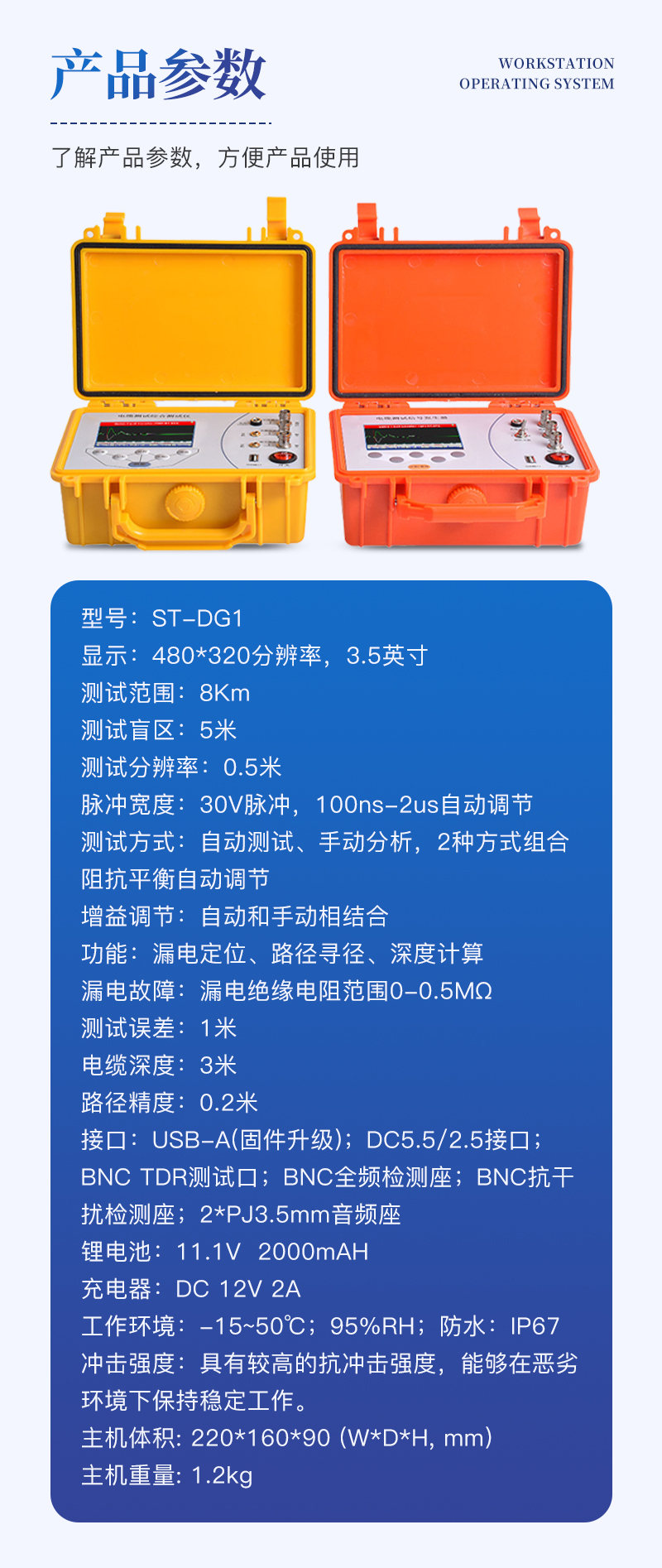

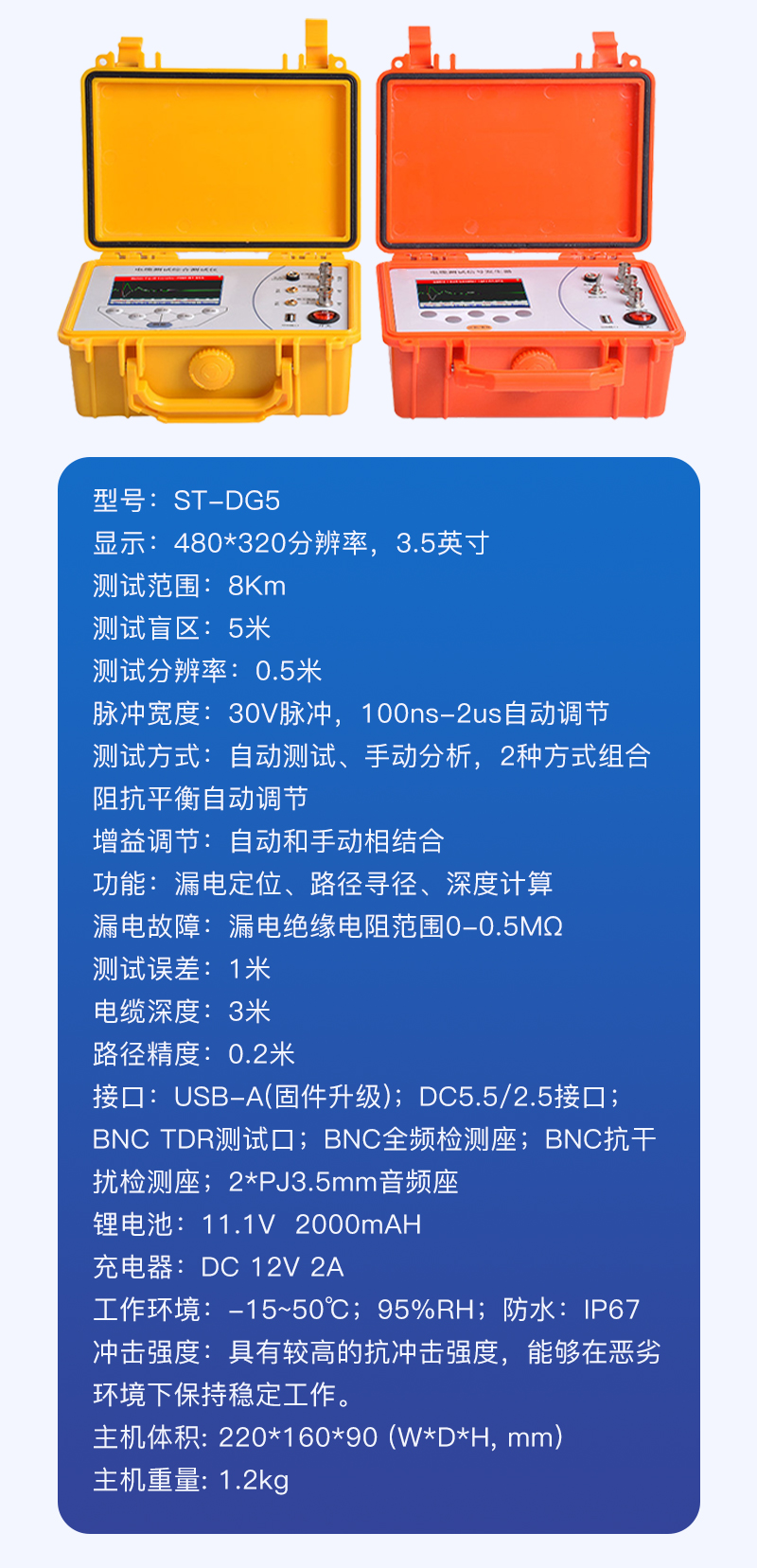

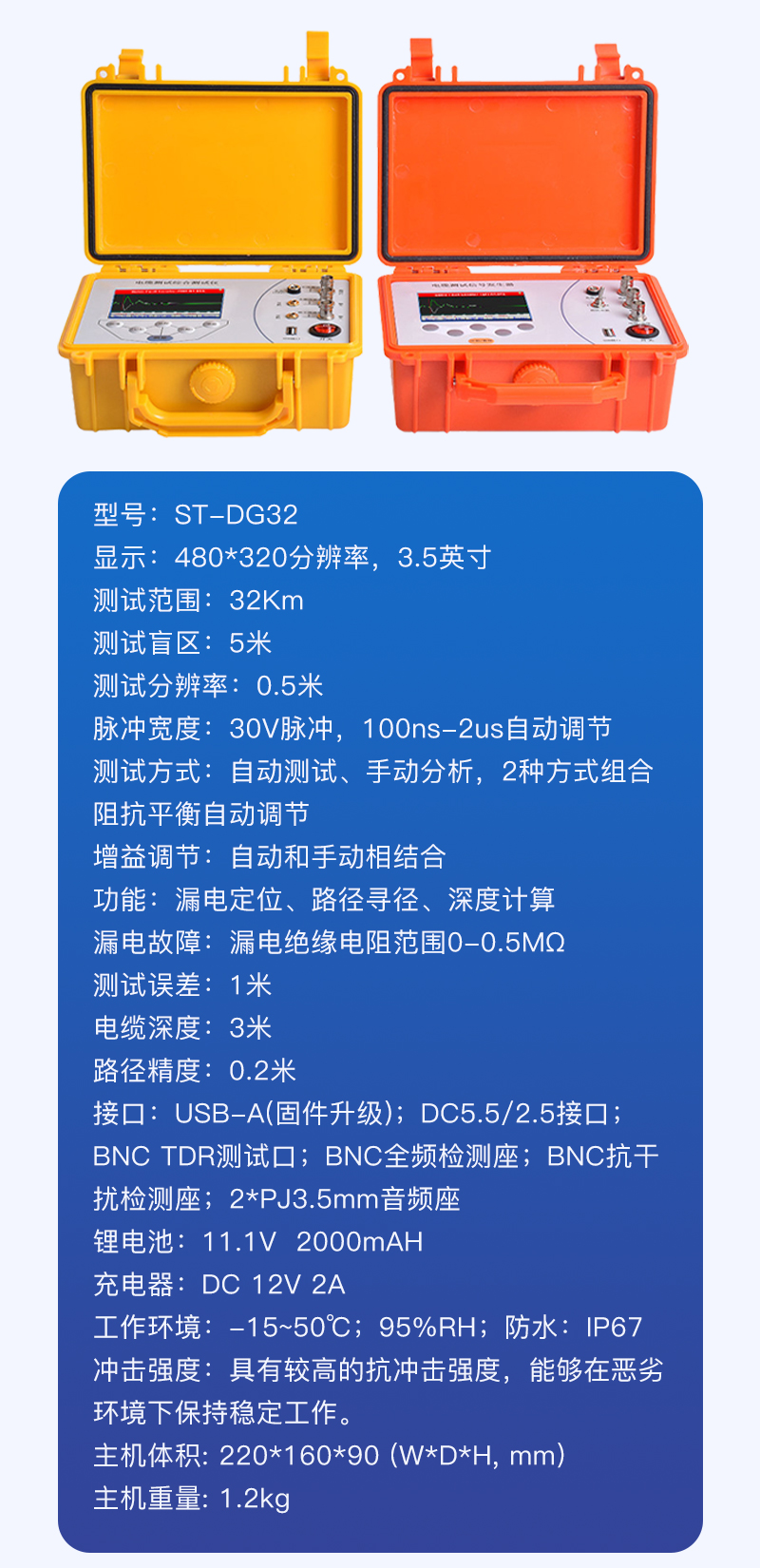

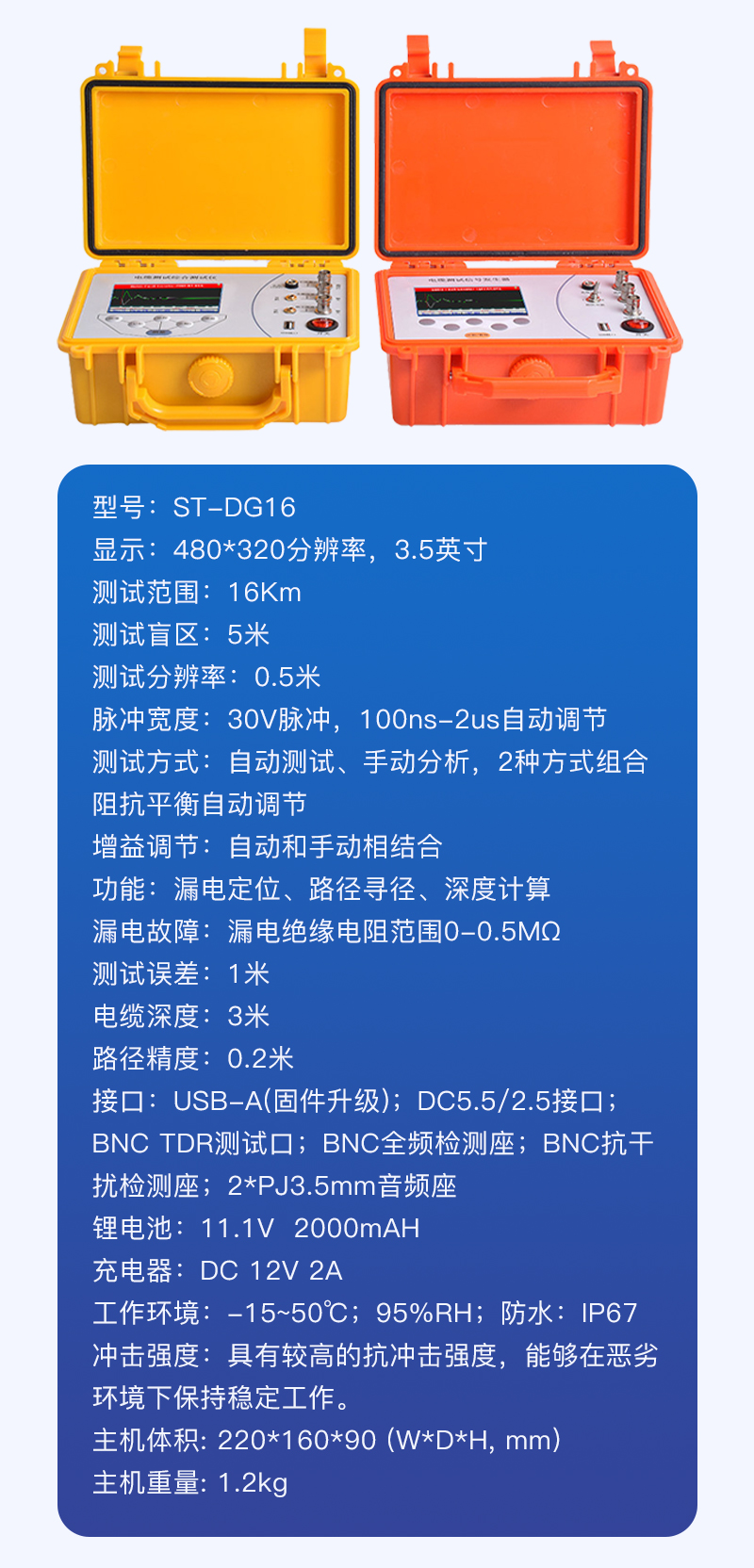

　　三、技術參數

　　電纜故障測定儀：

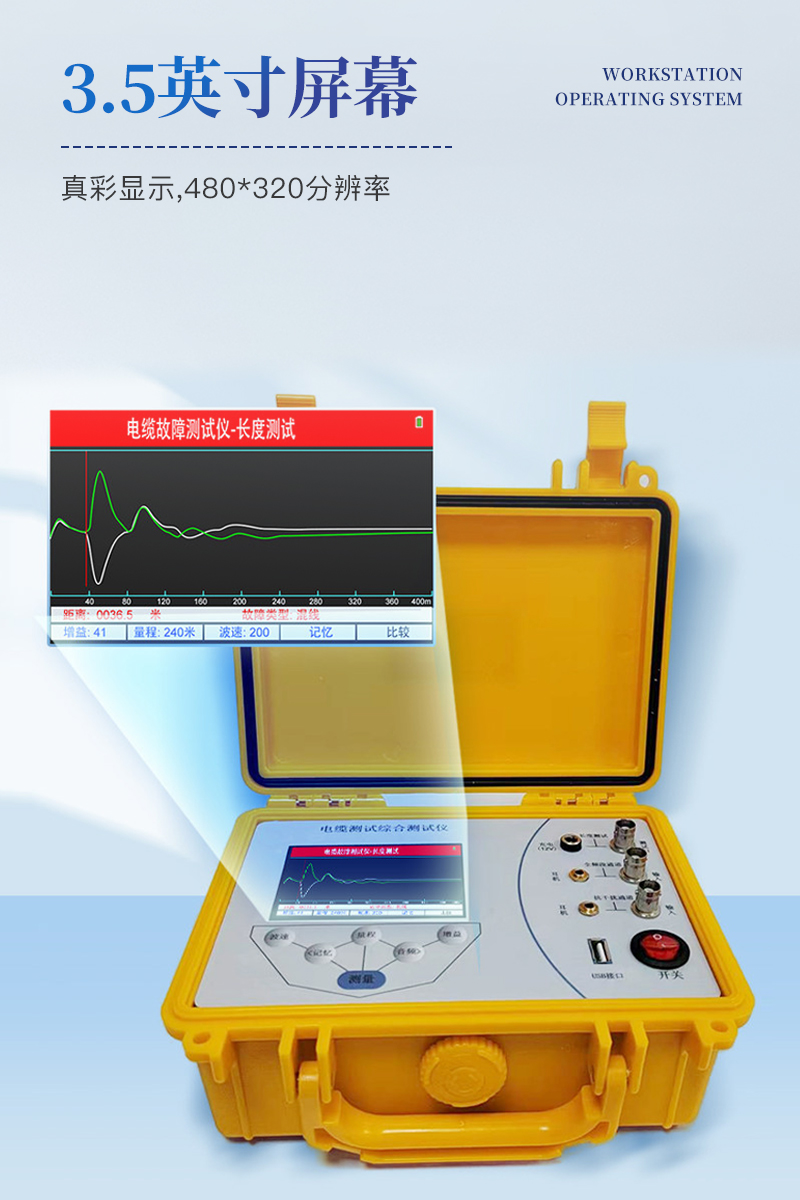

　　1、顯示：480*320分辨率，3.5英寸

　　2、測試范圍：8Km

　　3、測試盲區：5米

　　4、測試分辨率：0.5米

　　5、脈沖寬度：30V脈沖，100ns-2us自動調節

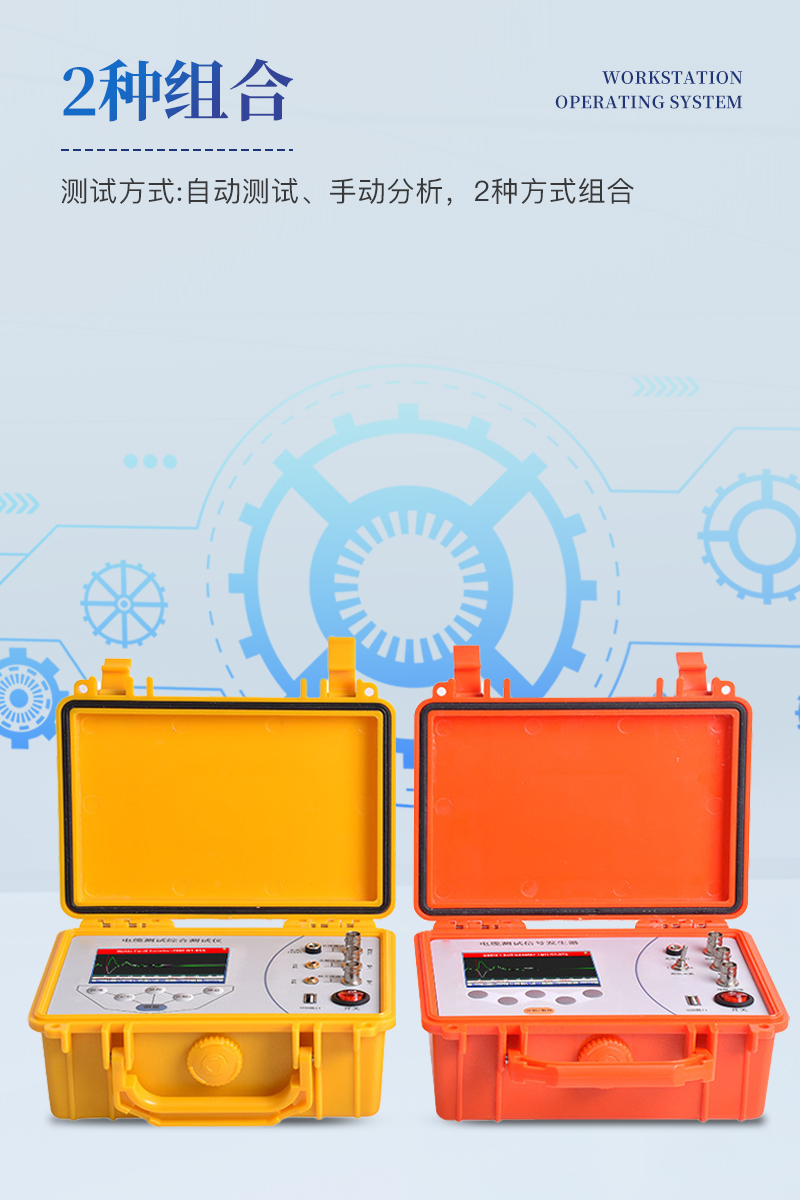

　　6、測試方式：自動測試、手動分析，2種方式組合

　　7、阻抗平衡自動調節

　　8、增益調節：自動和手動相結合

　　9、功能：漏電定位、路徑尋徑、深度計算

　　10、漏電故障：漏電絕緣電阻范圍0-0.5MΩ

　　11、測試誤差：1米

　　12、電纜深度：3米

　　13、路徑精度：0.2米

　　14、接口：USB-A(固件升級)；DC5.5/2.5接口；BNC TDR測試口；BNC全頻檢測座；BNC抗干擾檢測座；2*PJ3.5mm音頻座

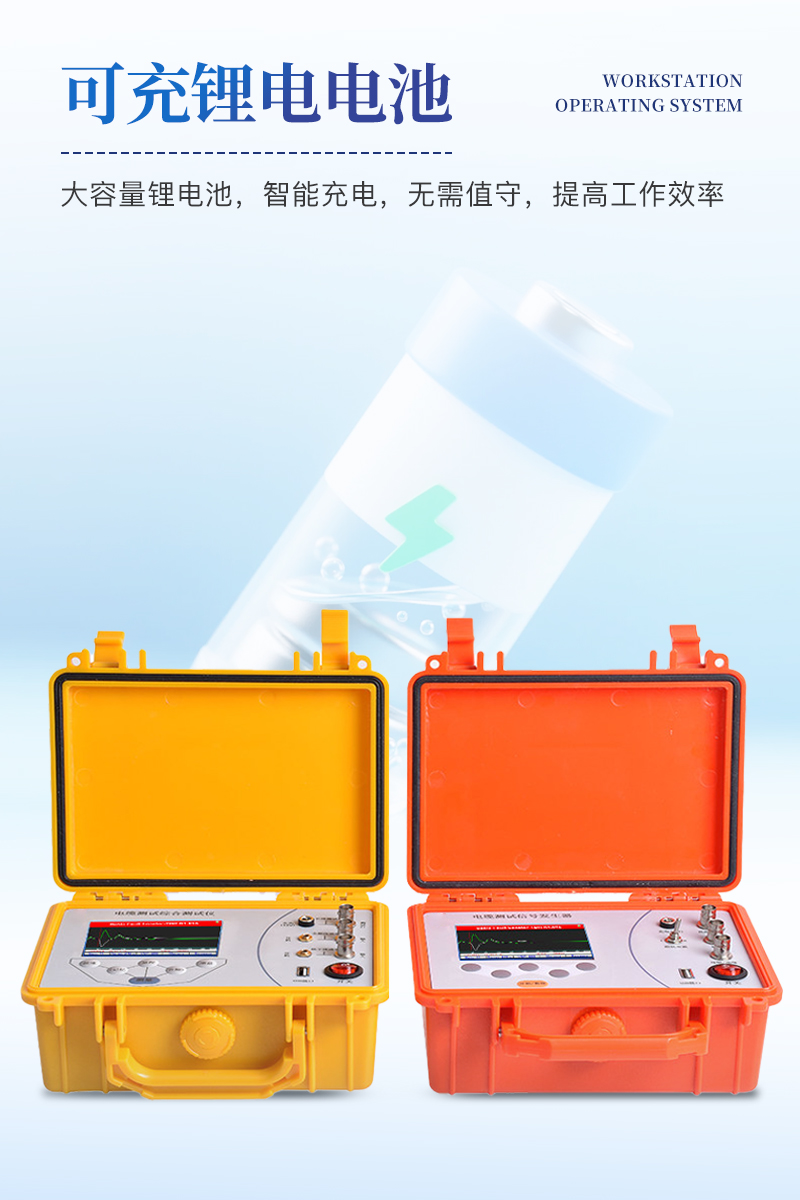

　　15、鋰電池：11.1V  2000mAH

　　16、充電器：DC 12V 2A

　　17、工作環境：-15~50℃；95%RH；防水：IP67

　　18、沖擊強度：具有較高的抗沖擊強度，能夠在惡劣環境下保持穩定工作。

　　19、主機體積: 220*1 60*90 (W*D*H, mm)

　　20、主機重量: 1.2kg

　　四、信號發生器：

　　1、顯示：3.5TFT 320*480像素點

　　2、信號輸出：512Hz/1KH頻率可調、類型可選

　　3、輸出幅值：16V-100V之間可調

　　4、輸出方式：直連法

　　5、輸出功率：10Wma*

　　6、萬用表功能：絕緣電阻，電纜環阻，交流電壓，直流電壓

　　7、電路保護：過載和短路保護

　　8、發射鉗線長：1.2米

　　9、接口：USB-A(固件升級)；DC5.5/2.5接口；BNC測試口；BNC信號輸出座；BNC環阻/絕緣檢測座

　　10、鋰電池：11.1V  5200mAH

　　11、充電：DC 12V 2A

　　12、工作環境：溫度：-15~50℃；濕度：95%RH；防水：IP67

　　13、沖擊強度：具有較高的抗沖擊強度，能夠在惡劣環境下保持穩定工作。

　　14、信號發生器體積：220*160*90 (W*D*H, mm)

　　15、主機重量：1.5kg
